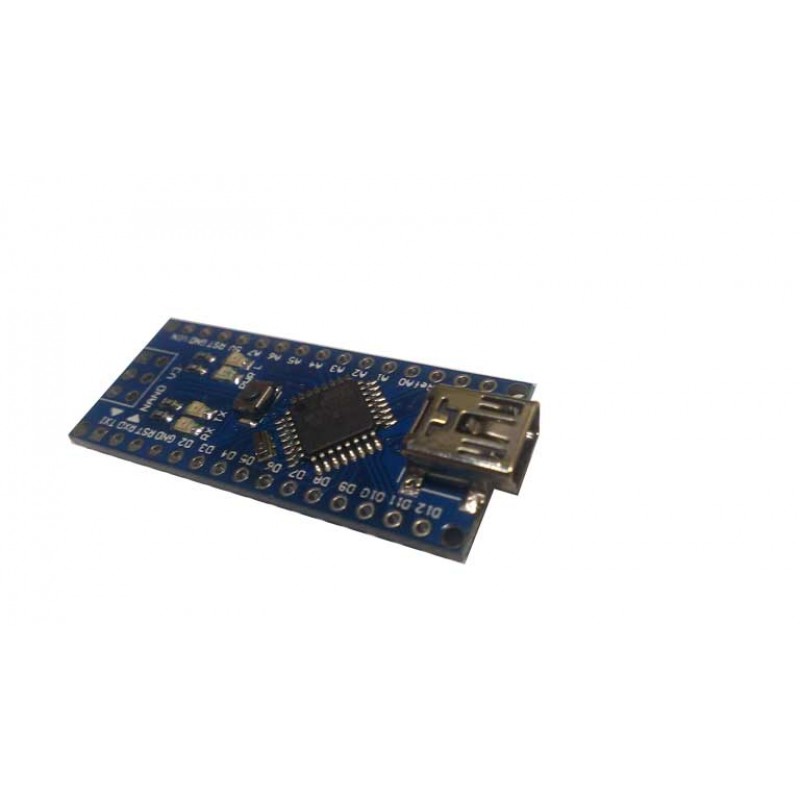

Arduino Nano V3.0 klonudur. Atmega 328 SMD entegre kullanılmıştır. Bord üzerinde 16 adet giriş / çıkış pinleri mevcuttur. Bu pinlerin 6 tanesi PWM çıkışı olarak, 6 taneside anolog çıkış olarak kullanılabilir. Bu üründe bilgisayar haberleşmesi için Atmega CH340G entegresi kullanılmıştır.

 Arduino Nono' yu çalıştırmak için USB kablo ile bilgisayardan güç alabilirsiniz. Ürün ile birlikte kablo gelmemektedir.

Ürüm içeriği :

1 Adet Arduino Nano V3.0 klon kart

Teknik özellikleri:

• İşlemci                                        Atmega328

• Çalışma Voltajı                          5 Volt

• Giriş Voltajı                                7 - 12 Volt

• Voltaj limitleri                           6 - 20 Volt

• Dijital Grişi / Çıkış Pinleri        14 Adet ( 6 Adet PWM destekli pin )

• Dijital Pin sayısı                        6 Adet

• Anolog Pin sayısı                      8 Adet

• Flash hafızası                            32 KB ( 0.5KB bootloader için kullanılır )

• SRAM                                          2 KB

• EEPROM                                     1 KB

• Saat frekansı                             16 MHz

    Arduino Nano V3.0 kartı programlarken arduino programında, araçlardan > Kart > Arduino / Genuino Uno kart tipini seçmelisiniz. Alttaki resimdede görebilirsiniz.

Arduino Nano V3 pin diagramı

   Gerekli olabilecek döküman ve yazılımlar:

    Arduino yazılımı
